差分驅動器輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
最大輸出脈沖：5000000 pulse/s。

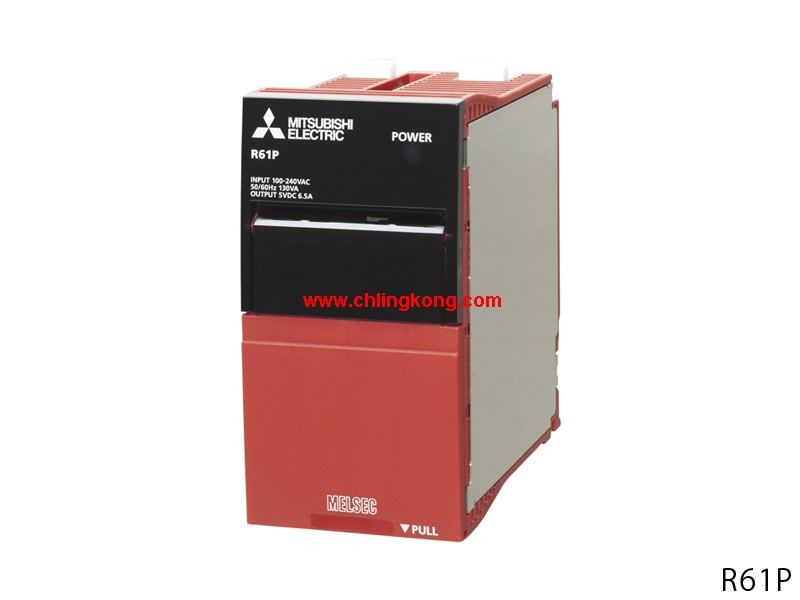

伺服間的最大連接距離：10mR62P
外部配線連接方式：40針連接器兩個。
直線插補：2軸。
圓弧插補：2軸。
可進行螺旋線插補
用于大孔鉆孔時，需考慮X、 Y、 Z軸各自的插補特性。
需通過銑削加工，沿XY軸方向呈圓弧狀鉆開所需規格的孔。
并將切削位置的偏差控制在最小值，同時沿Z軸仔細加工孔深。
不通過專用的NC控制系統進行此類控制時， X、 Y、Z軸之間的插補控制容易產生誤差，
要求進行高精度的定位控制。
使用該定位模塊的螺旋線插補功能，即可以低成本實現高難度的控制。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行指定的定位數據等高級定位控制功能。
例如，在汽車車門的密封工序中，需要進行高精度的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行高精度插補控制。
多種啟動方式
定位模塊除常規啟動以外，還有高速啟動、多軸同時啟動等多種啟動方式。
高速啟動為通過事先分析將要執行的定位數據，
在不受數據分析時間影響的情況下高速啟動的方式。
多軸同時啟動則為使指定的同時啟動對象軸與已啟動的軸同步開始輸出脈沖的啟動方式。
此外，在啟動時還可根據多個定位數據群依次啟動要運行的模塊。
可用于相同軌跡的重復控制。輸入點數：16點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：7.0mA TYP。
響應時間：0.1～70ms。
公共端方式：16點/公共端。
中斷功能：有。
外部配線連接方式：18點螺釘端子臺。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口。
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。
