類型：SGDH型驅動器。
容量：50W。
電壓：?jiǎn)蜗?10V。
模式：轉矩、速度、位置。
采用伺服驅動器—電動機互饋對拖的測試平臺。
采用可調模擬負載的測試平臺大容量伺服電機。
采用有執行電機而沒有負載的測試平臺。
采用執行電機拖動固有負載的測試平臺。
采用在線測試方法的測試平臺。
這種測試系統由三部分組成，
分別是被測伺服驅動器—電動機系統、系統固有負載及上位機SGMVV-3GADBLN
上位機將速度指令信號發送給伺服驅動器，伺服系統按照指令開始運行大容量伺服電機。
在運行過程中，上位機和數據采集電路采集伺服系統的運行數據，

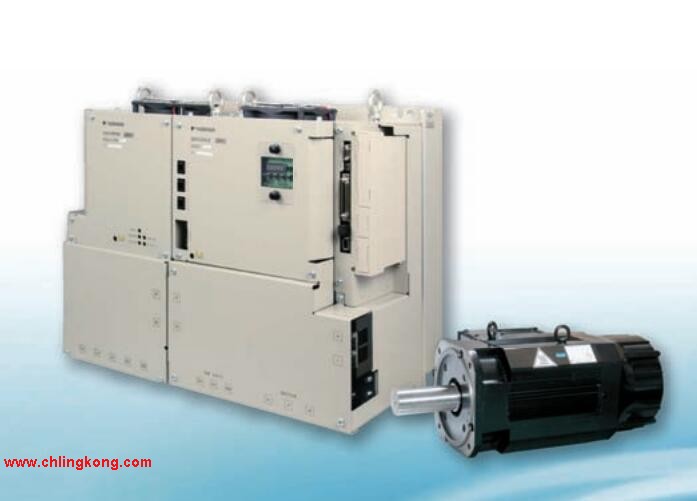

并對數據進行保存、分析與顯示。大容量SGMVV型伺服電機。
額定輸出：37KW大容量伺服電機。
電壓：三相AC400V。
串行編碼器：20位增量型。
額定轉速：1500r/min。
主要機械構造：法蘭安裝型、直軸端（帶鍵槽與螺孔）。
選購件：帶保持制動器（DC24V）。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會發生振動原裝SGMVV-3GADBLN。Σ-V系列伺服電機SGMGV型。
額定輸出：300W(0.3kw)。
電源電壓：AC400V。
串行編碼器：20位增量型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC90V）原裝SGMVV-3GADBLN。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上原裝SGMVV-3GADBLN。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。伺服電機SGMPH型（轉速：3000r/min）。
功率：0.75kw。
電源電壓：三相AC200V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸帶鍵。
選購件：帶DDC24V制動液壓伺服電機。
偏平系列：需在狹小空間安裝伺服電機時。
靈靈活適應用戶系統統安川。
為了您能構筑最佳的系統，以充實的產品系列支持您。
產品有單相100V、單相2000V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機。
進而，因因其符合國際標準，在世界范圍均可放心使用液壓伺服電機。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉。
