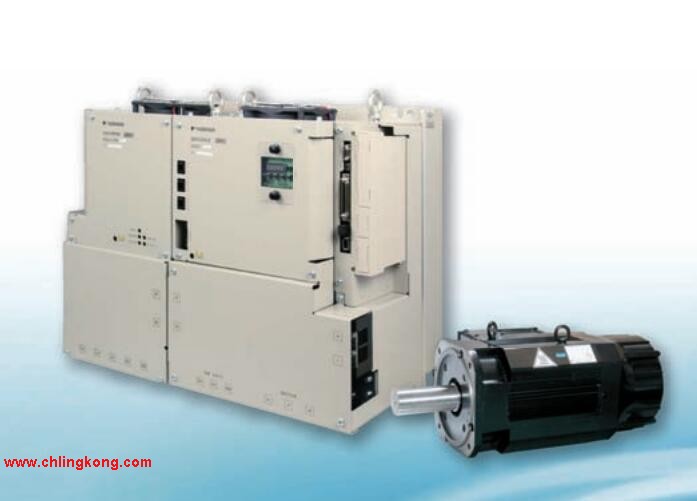

Σ-V系列伺服電機SGMGV型。
額定輸出：1.8kw。
電源電壓：AC400V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）大容量伺服電機。
選配：帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）SGMVV-3ZDDB6B
標準采用IP67大容量伺服電機。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式大容量伺服電機。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS小容量型。
額定轉矩：4.0N·m。
伺服電機外徑尺寸：230mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）SGMVV-3ZDDB6B。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）SGMVV-3ZDDB6B。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15SGMVV-3ZDDB6B。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。Σ-v系列伺服單元SGDV型。
最大適用電機容量：15kw。
電源電壓：三相AC400V。
設計順序：A型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）。
選配（硬件）：DB 電阻外置型。
實現實時通信
以最大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制。
通過通信速度的的高速化，可實時收發各種控制用信息安川伺服電機官網。
為節省成本做貢獻
條通通信線路最多可連接662站，可大幅削減配線成本和時間SGMVV-3ZDDB6B。
上位控制器的指令連接器僅需1個，
而且無需速度度/轉矩指令用D/A轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制
除了轉轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制安川伺服電機官網。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。
SGMVV-3ZDDB6B操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-3ZDDB6B&select=5
