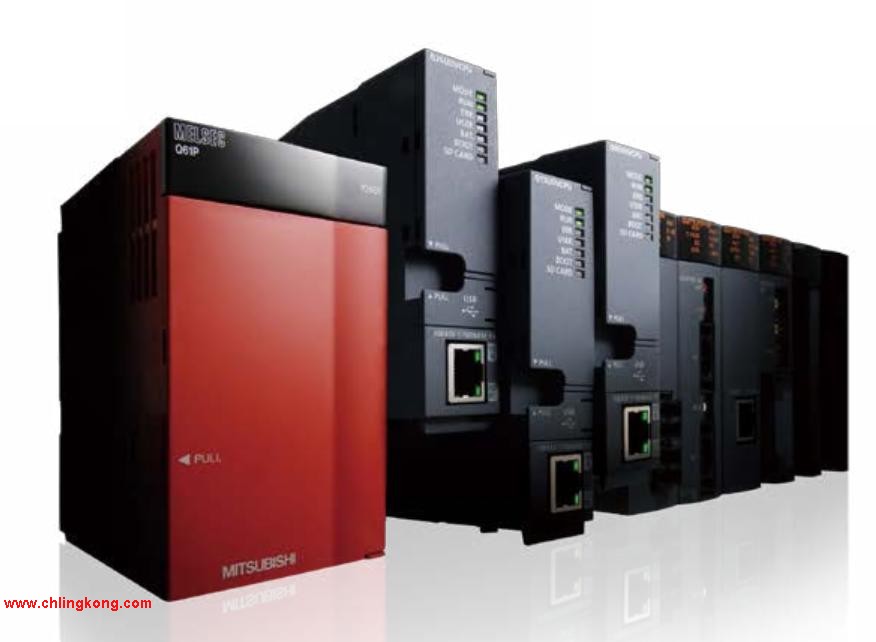

Ethernet網絡模塊10BASE5
控制層/MELSECNET/10（H）是整個網絡系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡連接器/端子臺轉換模塊電纜。
作為MELSEC控制網絡的MELSECNET/10，
以它良好的實時性、簡單的網絡設定、無程序的網絡數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到最高，
在世界上也是屈指可數的AC05TB-E
而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點，
還使網絡的實時性更好，數據容量更大，
進一步適應市場的需要連接器/端子臺轉換模塊電纜。輸入形式：DC輸入，負極公共端。
輸入點數：16點連接器/端子臺轉換模塊電纜。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，源型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/DC24V/0.1A。
外部連接：3線式/2線式。
傳感器連接器型(E-CON型)。
采用業界標準E-CON型。
通過傳感器連接器簡單配線三菱CPU。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可進行3線式傳感器輸入。雙絞線電纜。
單總線。
MELSECNET/B（主站/本地站）。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統指定的功能三菱CPU。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。輸出點數：32點。
電壓：DC5/12V三菱CPU。
輸出類型：Sink類型。
應答時間：1ms。
16點/個公共端。
38點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功功能日趨完善，其應用也越來越廣泛AC05TB-E。
不同系列不同型號的PLCC其性能各有不同，適適用場合也各有側重，
價格上也有較大差異AC05TB-E。因此PLC選型時，
在滿足控制要求的前提提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序AC05TB-E。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
AC05TB-E操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AC05TB-E&select=5
