輸入輸出點數：32點。
輸入點數：16點。
輸出點數：16點。
輸出形式：晶體管輸出（源型）。
重量：0.65kg。
輸入信號電壓：DC24V。
FX2N系列 擴展單元
擴展單元是內置電源的輸入輸出擴展設備 PLC 。
與基本單元一樣，擴展單元后面可連接各種輸入輸出及特殊擴展設備。
可以連接擴展至FX3GA/FX3G、FX3GE及FX3UFX3G-14MT/ES-A
AC電源機型上，內置最大250mA/460mA的DC24V供給電源 PLC 。
由于FX系列所有機型都內置高速計數器，
故可通過簡易程序實現高速控制。
基本單元的輸入內置了防抖動濾波器，
其中一部分作為數字濾波器，
靈敏度調整單位可達到1ms PLC 。
使用高速計數器時自動調為最小值。
可通過高性價比的內置定位功能及擴展功能增加控制軸數。
過擴展功能擴展板及特殊適配器，
可實現數據鏈接及與外部串行設備的通訊。功能：RS-485通信。
連接CPU模塊正面的擴展功能的基板。
CPU模塊的正面最多可連接1臺。三菱變頻器FR-F740P系列。
電壓等級：三相400V。
變頻器容量：2.2KW。
它是以三相波形整體生成效果為前提，
以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，
一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的FX3G-14MT/ES-A。
經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；
通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，
以提高動態的精度和穩定度。
但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善FX3G-14MT/ES-A。
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，
能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因數、過流/過壓/過載保護等功能。
電動機使用變頻器的作用就是為了調速，并降低啟動電流。
為了產生可變的電壓和頻率，
該設備首先要把電源的交流電變換為直流電（DC），這個過程叫整流FX3G-14MT/ES-A。
把直流電（DC）變換為交流電（AC）的裝置，其科學術語為“inverter”(逆變器)。
一般逆變器是把直流電源逆變為一定的固定頻率和一定電壓的逆變電源。
對于逆變為頻率可調、電壓可調的逆變器我們稱為變頻器。
變頻器輸出的波形是模擬正弦波，
主要是用在三相異步電動機調速用，又叫變頻調速器。
對于主要用在儀器儀表的檢測設備中的波形要求較高的可變頻率逆變器，
要對波形進行整理，可以輸出標準的正弦波，叫變頻電源。
一般變頻電源是變頻器價格的15－－20倍。
由于變頻器設備中產生變化的電壓或頻率的主要裝置叫“inverter”，
故該產品本身就被命名為“inverter”，即：變頻器。最大的輸入/輸出點數：20點。
電源電壓：100–240VAC。
輸入點數：12點。
輸出點數：8點。
輸出類型：晶體管(源型)。
消耗功率（W）：7。
重量(kg)：0.3。
尺寸(WxHxD)mm：75x90x75。

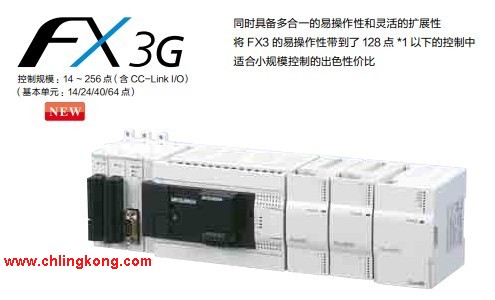

主機有10點(6I/4O)、14點(8I/6O)、20點(12I/8O)、30點(16I/14O) 4種類型。
該類型PLC主要用在全部是是數字量輸入、數字量輸出的控制點少的設備上三菱q系列plc模塊。
可直接連接2220V市電，內置8K步的的EEPROM存儲器，內無電池，維護方便FX3G-14MT/ES-A。
該系列晶體管輸出(MT)的PLC，，可輸出2路100KHz脈沖，直接驅動伺服或步進馬達。
該系列PLC不能帶擴展模塊塊，但可通過安裝BD板來擴展少量I/O三菱q系列plc模塊。
該系列PLC通過安裝1N系列BD板，可實現RS232、RS485、RS422通訊。
