控制輸出接口：EtherCAT通信執行的控制指令。
定位功能：存儲操作、梯形圖編程的直接操作。
軸數：2軸。
已分配的單元數編號：1。
電流消耗(A)5V：0.46歐姆龍CJ1W-NC433。
快速定位操作：使用PLC啟動指令花費0.15～0.4ms（以上）來啟動伺服操作。
支持帶有對編碼器的伺服電機CJ1W-NC433

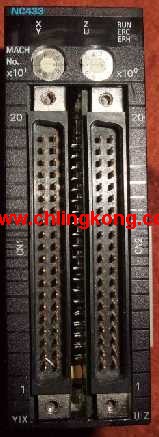

配備EtherCAT接口的CJ系列位置控制單元。
EtherCAT非凡的控制性能和簡單的操作提高了生產效率。
傳送速度100Mbps的EtherCAT通信實現快速且地位置控制。
本位置控制單元提供了大量位置控制功能歐姆龍CJ1W-NC433。
EtherCAT是Beckhoff Automation GmbH的注冊商標。
快速定位操作：使用PLC啟動指令花費0.15～0.4ms（以上）來啟動伺服操作。
支持帶有對編碼器的伺服電機。
線性插補期間軸之間的偏移。
廣泛的定位操作。
隨附存儲操作功能。
帶有脈沖串類型位置控制單元的公用控制接口(CJ1W-NC@@4)歐姆龍CJ1W-NC433。
EtherCAT的快速通信 （短250?s的通信周期）。
除了伺服控制外，可以連接變頻器、視覺傳感器以及支持EtherCAT的其它I/O設備。
支持伺服電機速度控制和扭矩限制輸出。I/O點：4點輸出。
信號范圍選擇：單獨設定每個輸出歐姆龍位置控制單元。
信號范圍：1～5V、0～10V、?10～10V。
分辨率：1/10000、1/20000、1/40000。
轉換周期：20μs/1點、25μs/2點、30μs/3點、35μs/4點提供直接轉換。
一致的毫秒總處理能力：具有直接轉換的型號加入此產品系列。
用于將模擬量輸入信號轉換為二進位數據的模擬量輸入單元?dú)W姆龍位置控制單元。
用于將二進位數據轉換為模擬量輸出信號的模擬量輸出單元。
對于一個單元，多輸出八個模擬量信號。
功能包括輸出保留、偏移/增益調整和定標。
(CJ1W-DA042V不支持偏移/增益調整歐姆龍位置控制單元。只有CJ1W-DA08V/DA08C/DA042V才支持定標）。
直接轉換功能的20μs/點的高速D/A轉換（CJ1W-DA042V）。控制方法/控制輸出接口：脈沖串線性驅動器輸出、脈沖計數器功能。
控制軸數：2軸。
已分配的單元數編號：2。
電流消耗(A)：0.27。
這樣，可以實現高分辨率和高速度。
具備單元同步和更高速度的運動控制功能
具備2或4軸以及集電極開路輸出或線性驅動器輸出的型號。
CJ1W-NC214/NC414具備集電極開路輸出，CJ1W-NC234/NC434線性驅動器輸出。
控制2或4軸。
可以實現伺服電機和脈沖電機以及線性電機和直接驅動器
電機的高速、高分辨率位置控制。
通過高速控制提高生產率
獲得更快的脈沖輸出啟動時間。脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
（先前型號在2ms內啟動脈沖輸出。有關條件和其它詳情，請參見操作手冊。）
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。這樣，可以實現高分辨率和高速度。
使用更的功能增加附加值
可以使用高速總線同步CPU單元和位置控制單元之間的操作。
可以在多5個單元或20個軸之間進行同步控制。
使用電子凸能可以實現大量應用。
內置高速計數器只通過一個位置控制單元就可以在控制位置時電機的當前值。
支持OMNUCG系列和G5系列伺服電機的對編碼器，啟用對定位系統。
*這樣消除了電源中斷后重新定義原點的需求，可幫助提供額外的附加值。
從直接操作或存儲操作中選擇。可以將多達500個定位序列保存為每個軸存儲操作的數據。
可以為每個序列設置三個結束模式中任意一個：獨立、自動或連續，可以使用重復指令和跳動指令獲取復雜的運動控制。
線性插補、弧形插補、索引表控制、進給器控制以及MPG功能可以用于獲取這些位置控制單元的運動控制單元的功能。
大量的功能讓您可以輕松進行位置控制，包括示教、馳、齒隙補償、區域設置以及S曲線加速/減速。
降低TCO。
所有支持軟件功能集成到了CX-Programmer。結合了數據和其它CX-Programmer功能，
從設計和調試到系統實施和維護的工作效率得以提高。
線性驅動器輸出的位置控制單元生成用于線線性驅動器內部的DC5V電源CJ1W-NC433。
僅提供DC24V電源，就可以進行控制，與帶帶有集電極開路輸出的單元相同歐姆龍CJ1W-NC433。
準備了功能塊，為所有位置控制單元功能提供功能塊。
這可以降低梯形圖編程工作量。甚至可以使用功能塊庫輕松構建使用電子凸輪的同步應用程序。
*減速裝置運轉時不能使用對編碼器。
