16通道。
輸入：DC-10～10V，DC-20～20mA。
輸出（分辨率）：0～4000，0～8000，0～12000。
38點端子臺。

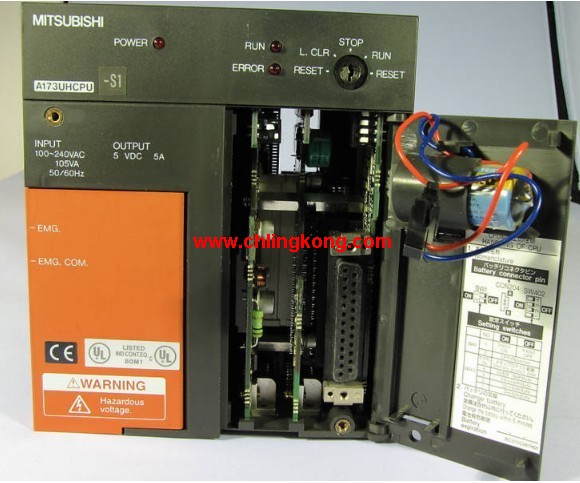

模擬量I/P多路復用單元三菱A173UHCPU-S1。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書A173UHCPU-S1
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。遠程I/O控制器，同軸電纜，同軸回路系統三菱A173UHCPU-S1。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等三菱A173UHCPU-S1。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。A2C用端子排輸出點數：32點。
電壓：DC12/24V。
OFF時漏電流：0.1mA三菱CPU模塊。
輸出類型：晶體管輸出(sink type)。
應答時間：2ms。
32點/個公共端。
38點端子臺。
帶浪涌吸收器。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入三菱CPU模塊。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數三菱CPU模塊。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各各有側重，
價格上也有較大差異A173UHCPU-S1。因此PLC選型時，
在滿足控制要求的前提提下，
應考慮佳的性能價格比，合理選擇PLC三菱A173UHCPU-S1。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
