RS-422 1通道.。
通信速度：500kbps。
連接點數：512點(設置開關)/3584點(上位控制器)。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，

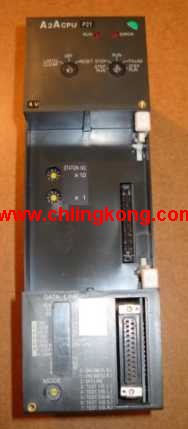

以確定PLC的I/O點數三菱A2ACPUP21A2ACPUP21
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。輸入輸出點數：224點。
輸入輸出數據設備點數：224點。
程序容量：14k三菱A2ACPUP21。
基本命令處理速度(LD命令)：0.25μs。
內藏RAM存儲器容量：64k。
內藏E2PROM存儲器容量：32k。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求三菱A2ACPUP21。
開關量也稱邏輯量，指僅有兩個取值，0或1、ON或OFF。
它是常用的控制，對它進行控制是PLC的優勢，
也是PLC基本的應用。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言三菱CPU單元。
它是類似于語言的一種編程語言。在大中型的PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系。
主要用于其他編程語言較難實現的用戶程序編制。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起三菱CPU單元。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。輸入輸出點數：1024點。
輸入輸出數據設備點數：8192點。
程序容量：60k。
基本命令處理速度(LD命令)：0.2μS三菱CPU單元。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了大部分。
光電耦合器由兩個發光二極度管和光電三極管組成。
發光二級管：在光電耦合器的輸入端加上變化的電信號，
發光二極管就產生與輸入信號變化規律相同的光信號。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
光電三級管：在光信號的照射下導通，導通程度與光信號的強弱有關。
在光電耦合器的線性工作區內，輸出信信號與輸入信號有線性關系A(chǔ)2ACPUP21。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標三菱A2ACPUP21。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
