34點用接線變換適配器2線式16點輸入CC-Link單位安裝專用接線變換適配器BASIC程序運行。
RS-232 2通道、RS-422 2通道。

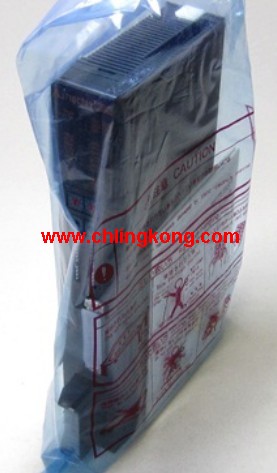

如何確定三菱plc的輸入/輸出設備三菱AJ71QC24N。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數AJ71QC24N
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。輸入點數：16點。
輸入電壓及電流：AC100～120V 6mA三菱AJ71QC24N。
輸入應答時間：30ms。
16點/1個公共端。
輸出點數：16點。
輸出電壓：AC100～120V。
OFF時漏電流：3mA。
輸出應答時間：0.5Hz+1ms。
輸出類型：可控硅輸出。
8點/1個公共端。
50點端子臺。
帶浪涌吸收器。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電三菱AJ71QC24N。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱串行通信模塊。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程三菱串行通信模塊。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱串行通信模塊。2軸。
2軸直線插補。
控制單位：pulse，mm，inch，degree。
決定位置的數據數：400/1軸。
40臺針連接器。
控制模式：位置自動加減速時間：64-4999ms脈沖列輸出DC伺服MELDAS-S1用工作輸出。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器AJ71QC24N。
三菱PLC是是三菱電機在大連生產的主力產品三菱AJ71QC24N。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
